ISAM OAuth – Get credential attributes during an Authorization Code Flow

When performing an Authorization Code flow, or when performing an Implicit Grant flow, it may be necessary to get attributes out of the ISAM Session credential, and store them with your OAuth tokens.

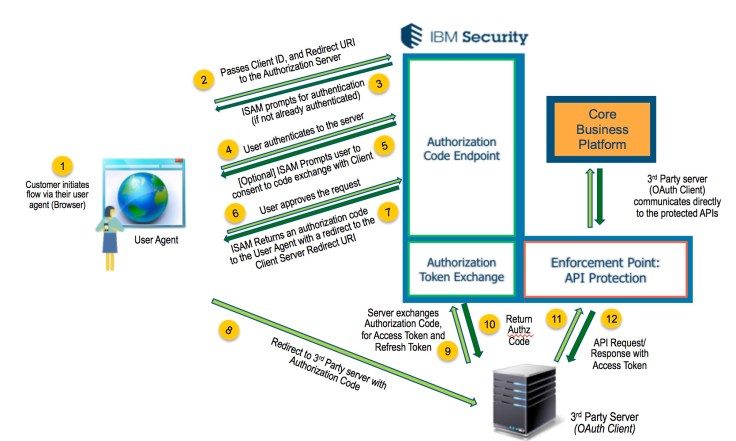

Authorization Code flow using ISAM

This is a quick guide to show how this can be done:

Identify the request in the mapping rule

Requests passing through the mapping rule make use of three main attributes that tell us the type of request that is being processed.

  • Request Type
  • Grant Type
  • Response Type

For an authorization code flow, the request will have the following attributes:

  • Request Type = “authorization”
  • Grant Type = null
  • Response Type = “code”

As shown in the trace output from the OAuth mapping rules:

commands.GetFlowGrantInfoCmd > execute ENTRY
commands.GetFlowGrantInfoCmd > getRequestTypeFromSTSUU ENTRY
commands.GetFlowGrantInfoCmd < getRequestTypeFromSTSUU RETURN authorization
commands.GetFlowGrantInfoCmd > getGrantTypeFromSTSUU ENTRY
commands.GetFlowGrantInfoCmd < getGrantTypeFromSTSUU RETURN null
commands.GetFlowGrantInfoCmd > getResponseTypeFromSTSUU ENTRY
commands.GetFlowGrantInfoCmd < getResponseTypeFromSTSUU RETURN code
commands.GetFlowGrantInfoCmd 3 execute OAUTH20 Flow: Request Type=authorization Grant Type=null ResponseType=code

For an implicit grant flow, the request will have the following attributes:

  • Request Type = “authorization”
  • Grant Type = null
  • Response Type = “token”

As shown in the trace output from the OAuth mapping rules:

commands.GetFlowGrantInfoCmd > execute ENTRY
commands.GetFlowGrantInfoCmd > getRequestTypeFromSTSUU ENTRY
commands.GetFlowGrantInfoCmd < getRequestTypeFromSTSUU RETURN authorization
commands.GetFlowGrantInfoCmd > getGrantTypeFromSTSUU ENTRY
commands.GetFlowGrantInfoCmd < getGrantTypeFromSTSUU RETURN null
commands.GetFlowGrantInfoCmd > getResponseTypeFromSTSUU ENTRY
commands.GetFlowGrantInfoCmd < getResponseTypeFromSTSUU RETURN token
commands.GetFlowGrantInfoCmd 3 execute OAUTH20 Flow: Request Type=authorization Grant Type=null ResponseType=token



Mapping Rule Identifying the Request

I’ve detailed a comprehensive Sample mapping rule in this post here:

ISAM OAuth Token Mapping Rules – A Beginners Guide



Sample Processing Input

When the request enters the mapping rule, here is a copy of the STSUU in all it’s glory, to give you an idea of the attributes that are available, and where they are stored:

Firefox displays this better than Chrome or Safari – for a readable version, use Firefox. 🙂

<?xml version="1.0" encoding="UTF-8"?>
<stsuuser:STSUniversalUser xmlns:stsuuser="urn:ibm:names:ITFIM:1.0:stsuuser">
    <stsuuser:Principal>
        <stsuuser:Attribute name="name" type="">
            <stsuuser:Value>emily</stsuuser:Value>
        </stsuuser:Attribute>
    </stsuuser:Principal>
    <stsuuser:AttributeList>
        <stsuuser:Attribute name="tagvalue_level2" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>10000</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_AUTH_METHOD" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>ext-auth-interface</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="tagvalue_role" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>admin,olb</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_PRINCIPAL_UUID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>00000001-0000-1000-8002-030405060708</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_QOP_INFO" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>SSK: TLSV12: 2F</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="tagvalue_xattr" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>xattr_value_from_eai</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_PRINCIPAL_DOMAIN" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>Default</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CUSTOM_ATTRIBUTES" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>tagvalue_level2</stsuuser:Value>
            <stsuuser:Value>mobileNumber</stsuuser:Value>
            <stsuuser:Value>tagvalue_xattr</stsuuser:Value>
            <stsuuser:Value>tagvalue_role</stsuuser:Value>
            <stsuuser:Value>tagvalue_securitylevel</stsuuser:Value>
            <stsuuser:Value>tagvalue_level1</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AUTHENTICATION_LEVEL" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>2</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_REGISTRY_ID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>cn=emily,cn=ExternalUser</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_NETWORK_ADDRESS_STR" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>192.168.42.1</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="mobileNumber" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>1234567890</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="tagvalue_level1" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>1100</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_PRINCIPAL_NAME" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>emily</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_IP_FAMILY" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>AF_INET</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="tagvalue_session_index" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>200086fc-31f2-11e6-b024-000c29e29751</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_NETWORK_ADDRESS_BIN" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>0xc0a82a01</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_BROWSER_INFO" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>curl/7.43.0</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_VERSION" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>0x00000901</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_MECH_ID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>IV_LDAP_V3.0</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="tagvalue_securitylevel" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>2</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AZN_CRED_AUTHZN_ID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>emily</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="tagvalue_login_user_name" type="urn:ibm:names:ITFIM:5.1:accessmanager">
            <stsuuser:Value>emily</stsuuser:Value>
        </stsuuser:Attribute>
    </stsuuser:AttributeList>
    <stsuuser:RequestSecurityToken>
        <stsuuser:Attribute name="Issuer" type="http://schemas.xmlsoap.org/ws/2005/02/trust">
            <stsuuser:Value>urn:ibm:ITFIM:oauth20:client:browser</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AppliesTo" type="http://schemas.xmlsoap.org/ws/2004/09/policy">
            <stsuuser:Value>http://localhost/sps/oauth/oauth20</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="Forwardable" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>true</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="RenewingOk" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>false</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="RenewingAllow" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>true</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="AllowPostDating" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>false</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="KeySize" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>0</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="Claims" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>
                <wst:Claims xmlns:wst="http://schemas.xmlsoap.org/ws/2005/02/trust" Dialect="urn:ibm:names:ITFIM:oauth20">
                    <fimoauth20:OAuth20Claims xmlns:fimoauth20="urn:ibm:names:ITFIM:oauth20" ClientConfidential="false" ClientDisplayName="Browser" ClientEnabled="true" ClientId="browser" ClientRedirectUri="https://www.ibm.com"/>
                </wst:Claims>
            </stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="RequestType" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>http://schemas.xmlsoap.org/ws/2005/02/trust/Validate</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="Base" type="urn:ibm:names:ITFIM:1.0:stsuuser">
            <stsuuser:Value>
                <stsuuser:STSUniversalUser>
                    <stsuuser:Principal>
                        <stsuuser:Attribute name="name">
                            <stsuuser:Value>emily</stsuuser:Value>
                        </stsuuser:Attribute>
                    </stsuuser:Principal>
                    <stsuuser:AttributeList>
                        <stsuuser:Attribute name="tagvalue_level2" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>10000</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_AUTH_METHOD" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>ext-auth-interface</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="tagvalue_role" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>admin,olb</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_PRINCIPAL_UUID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>00000001-0000-1000-8002-030405060708</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_QOP_INFO" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>SSK: TLSV12: 2F</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="tagvalue_xattr" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>xattr_value_from_eai</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_PRINCIPAL_DOMAIN" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>Default</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CUSTOM_ATTRIBUTES" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>tagvalue_level2</stsuuser:Value>
                            <stsuuser:Value>mobileNumber</stsuuser:Value>
                            <stsuuser:Value>tagvalue_xattr</stsuuser:Value>
                            <stsuuser:Value>tagvalue_role</stsuuser:Value>
                            <stsuuser:Value>tagvalue_securitylevel</stsuuser:Value>
                            <stsuuser:Value>tagvalue_level1</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AUTHENTICATION_LEVEL" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>2</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_REGISTRY_ID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>cn=emily,cn=ExternalUser</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_NETWORK_ADDRESS_STR" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>192.168.42.1</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="mobileNumber" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>1234567890</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="tagvalue_level1" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>1100</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_PRINCIPAL_NAME" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>emily</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_IP_FAMILY" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>AF_INET</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="tagvalue_session_index" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>200086fc-31f2-11e6-b024-000c29e29751</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_NETWORK_ADDRESS_BIN" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>0xc0a82a01</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_BROWSER_INFO" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>curl/7.43.0</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_VERSION" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>0x00000901</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_MECH_ID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>IV_LDAP_V3.0</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="tagvalue_securitylevel" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>2</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="AZN_CRED_AUTHZN_ID" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>emily</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="tagvalue_login_user_name" type="urn:ibm:names:ITFIM:5.1:accessmanager">
                            <stsuuser:Value>emily</stsuuser:Value>
                        </stsuuser:Attribute>
                    </stsuuser:AttributeList>
                    <stsuuser:RequestSecurityToken/>
                    <stsuuser:ContextAttributes>
                        <stsuuser:Attribute name="request_type" type="urn:ibm:names:ITFIM:oauth:request">
                            <stsuuser:Value>authorization</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="client_id" type="urn:ibm:names:ITFIM:oauth:query:param">
                            <stsuuser:Value>browser</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="response_type" type="urn:ibm:names:ITFIM:oauth:query:param">
                            <stsuuser:Value>token</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="username" type="urn:ibm:names:ITFIM:oauth:request">
                            <stsuuser:Value>emily</stsuuser:Value>
                        </stsuuser:Attribute>
                        <stsuuser:Attribute name="redirect_uri" type="urn:ibm:names:ITFIM:oauth:query:param">
                            <stsuuser:Value>https://www.ibm.com</stsuuser:Value>
                        </stsuuser:Attribute>
                    </stsuuser:ContextAttributes>
                    <stsuuser:AdditionalAttributeStatement/>
                </stsuuser:STSUniversalUser>
            </stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="Delegatable" type="com:tivoli:am:fim:sts:RST">
            <stsuuser:Value>false</stsuuser:Value>
        </stsuuser:Attribute>
    </stsuuser:RequestSecurityToken>
    <stsuuser:ContextAttributes>
        <stsuuser:Attribute name="access_token" type="urn:ibm:names:ITFIM:oauth:response:attribute">
            <stsuuser:Value>3tmIouP1Cf4MaRPvInQv</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="scope" type="urn:ibm:names:ITFIM:oauth:response:attribute"/>
        <stsuuser:Attribute name="request_type" type="urn:ibm:names:ITFIM:oauth:request">
            <stsuuser:Value>authorization</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="access_token_id" type="urn:ibm:names:ITFIM:oauth:response:metadata">
            <stsuuser:Value>3tmIouP1Cf4MaRPvInQv</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="state_id" type="urn:ibm:names:ITFIM:oauth:state">
            <stsuuser:Value>uuid4d6a73fa-0155-13e7-90cc-f1e1ddbfe4c2</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="expires_in" type="urn:ibm:names:ITFIM:oauth:response:attribute">
            <stsuuser:Value>3599</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="client_id" type="urn:ibm:names:ITFIM:oauth:query:param">
            <stsuuser:Value>browser</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="token_type" type="urn:ibm:names:ITFIM:oauth:response:attribute">
            <stsuuser:Value>bearer</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="client_type" type="urn:ibm:names:ITFIM:oauth:response:metadata">
            <stsuuser:Value>public</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="response_type" type="urn:ibm:names:ITFIM:oauth:query:param">
            <stsuuser:Value>token</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="username" type="urn:ibm:names:ITFIM:oauth:request">
            <stsuuser:Value>emily</stsuuser:Value>
        </stsuuser:Attribute>
        <stsuuser:Attribute name="redirect_uri" type="urn:ibm:names:ITFIM:oauth:query:param">
            <stsuuser:Value>https://www.ibm.com</stsuuser:Value>
        </stsuuser:Attribute>
    </stsuuser:ContextAttributes>
    <stsuuser:AdditionalAttributeStatement id=""/>
</stsuuser:STSUniversalUser>





Leave a Reply

Fill in your details below or click an icon to log in:

WordPress.com Logo

You are commenting using your WordPress.com account. Log Out / Change )

Twitter picture

You are commenting using your Twitter account. Log Out / Change )

Facebook photo

You are commenting using your Facebook account. Log Out / Change )

Google+ photo

You are commenting using your Google+ account. Log Out / Change )

Connecting to %s

WordPress.com.

Up ↑

%d bloggers like this:
